GNet

Sistema Web de Gestión de Red de Dispositivos Informáticos GNU/Linux.

---

Instalación

Desde Vagrant

Realizar un clón del proyecto Vagrant de Git y cambiarse al directorio Vagrant-GNet.

git clone https://github.com/jersonmartinez/Vagrant.git
cd Vagrant/Vagrant-GNet/

Realizar un clone GNet:

git clone https://github.com/jersonmartinez/GNet.git

¿Listo?, ¡estupendo!, empieza por hacer el vagrant up de Vagrant.

Plugin que puede llegar a necesitar por si requiere realizar una sincronización bidireccional, utilizando vagrant rsync-auto o bien, vagrant rsync-back instalando el plugin rsync-back.

Scripts de vital importancia

Nº	Nombre	Descripción	Dirección IP
1	Vagrantfile	Configuración del entorno sobre la infraestructura de red	192.168.2.0/24
2	db	Prepara el servidor de base de datos	192.168.2.10
3	web	Prepara el servidor de monitorización	192.168.2.20
4	dns	Prepara el servidor DNS (gnet.local - db.gnet.local)	192.168.2.30

Configurar DNS en la máquina anfitriona

Asignar la dirección IP DNS al adaptador de red que creó el proveedor de virtualización.

Desde la consola de Windows:

netsh interface ipv4 set dns "VirtualBox Host-Only Network #2" static 192.168.2.30 > nul

Desde Linux (Ejmp: Debian)

Modificar como root el fichero /etc/network/interfaces y agregar la directiva:

dns-nameservers 192.168.2.30

Modificar el fichero /etc/resolv.conf agregando la directiva: nameserver 192.168.2.30

Para ambos OS, hacer el test: nslookup gnet.local && nslookup db.gnet.local

Instalación de soporte de Rsyslog para MySQL

En el servidor de bases de datos ejecuta:

sudo apt install rsyslog-mysql

El asistente de instalación preguntará si deseas configurar la base de datos para rsyslog-mysql con dbconfig-common. Debes indicarle que NO.

---

Demostración

Instalación manual

Para este caso, la mejor opción es tomar los scripts db, web, dns e instalarlos, ya sea en una infraestructura con sistema distribuido o general.

Si desea entender y correr paso a paso, siga los pasos correspondientes que se muestran en el siguiente enlace sobre cómo realizar la instalación manual.

---

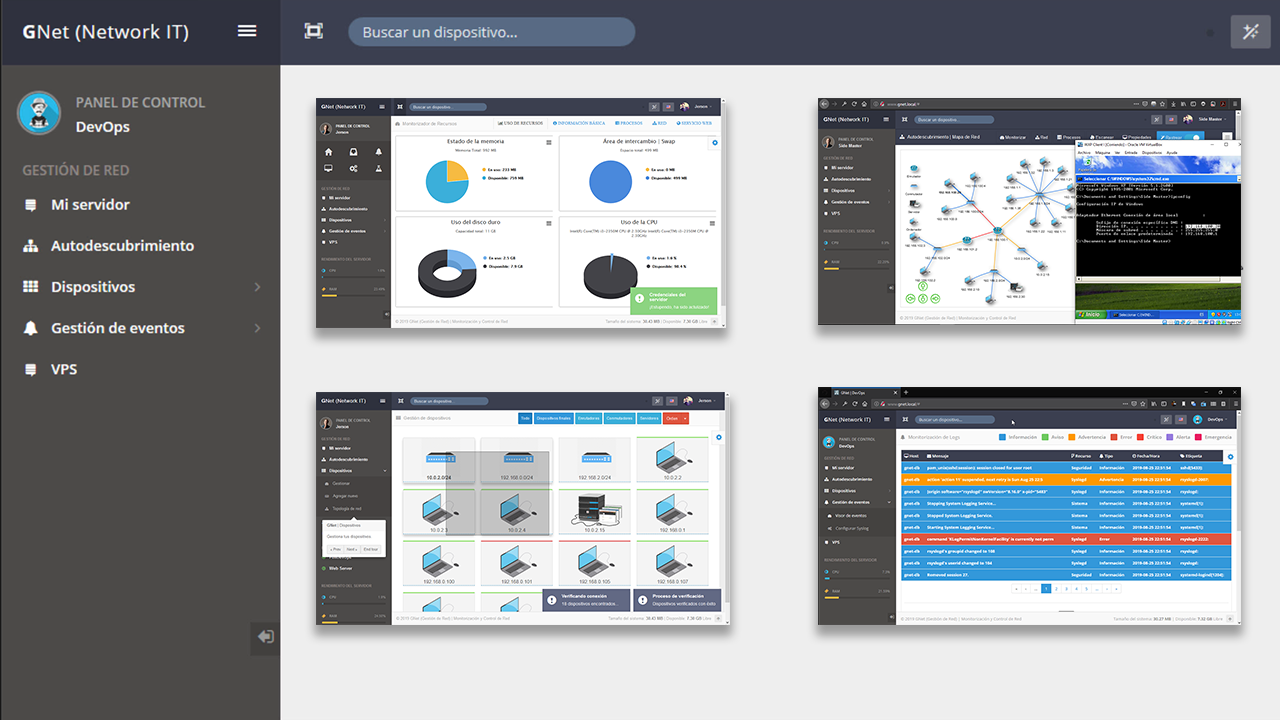

GNet Interfaz gráfica

Monitorización sobre los recursos del servidor web actual.

Breve descripción

• Sobre el uso de recursos
  • Obtiene gráficos que representan: Estado de la memoria, Área de intercambio (Swap), Uso de disco, Uso de la CPU.
• Obtiene información básica
  • Información básica del sistema, sesiones iniciadas, Estado de batería.
• Procesos
  • Todo los procesos inciados, expulsando información tal como: PID, Nombre, CPU, Memoria, Tiempo.

Información sobre las conexiones de red

Breve descripción

• Conexión de red
  • Interfaz de redes y direcciones asignadas: Interfaz de red, Dirección IP, Dirección MAC.
  • Tabla de enrutamiento: Red destino, Interfaz, Pasarela.
  • Puertos abiertos: Puerto, Protocolo, Tipo, Proceso.
  • Estadísticas de red sobre los protocolos: IP, TCP, UDP.

Información sobre las conexiones de red

Breve descripción

• Servicio Web
  • Gráfico sobre número de accesos al servicio.
  • Servidor web y sitios virtuales: Sitio Virtual, Nombre del dominio, Estado.
  • Monitorización del servicio web: Número de accesos, Conexiones establecidas, Conexiones en espera, etc.

Monitorización y sondeo de los dispositivos interconectados en la infraestructura de red.

Breve descripción

• Mapa de Red:
  • Tracking Network (Aplica un sondeo en la red para encontrar dispositivos), sondeando en: Redes privadas, Redes públicas; refiriéndose así, a autodescubrir dentro de las posibilidades de los adaptadores que tenga instalado el sistema.
  • Topología: Autogenerada, Configurable, Usabilidad con clusters de red, etc.
  • Capacidad de monitorización: Información completa (similar a la información que se obtiene de la monitorización del servidor web), Red, Procesos, Propiedades del equipo, etc.
  • Capacidad de realizar un sondeo normal y un sondeo profundo, capaz de encontrar host con distintos tipos de OS, igualmente si se tiene un Firewall. Obtiene datos cómo: Dirección MAC, Sistema Operativo, Estado del dispositivo, Puertos abiertos, Enumeración CPE, Paquetes transitados y Saltos y tiempos de escaneo.

Gestión de dispositivos que han sido almacenados en el banco de datos.

Breve descripción

• Gestión de dispositivos:
  • Vista gráfica y selección: Menú contextual
  • Clasificación de dispositivos: Enrutadores , Conmutadores , Dispositivoss finales, etc.
  • Capacidad de monitorización: Información completa (similar a la información que se obtiene de la monitorización del servidor web), Red, Procesos, Propiedades del equipo, etc.
  • Verificación de actividad: ICMP, TCP, UDP, SSH.
  • Configurar alias en los dispositivos.

Gestión de eventos en los dispositivos asignados a escuchar.

Breve descripción

• Gestión de eventos:
  • Vista gráfica: Menú de selección de severidad
  • Filtrado por severidad: Información , Aviso, Advertencia, Error, Crítico, Alerta, Emergencia.
  • Obtienes gráficos de eventos.
  • Cantidad de eventos recibidos por cada dispositivo.

Adjunto un screenshot sobre el gráfico de eventos gestionados:

Preparación de una tarea programada para la gestión de eventos con Syslog:

Finalmente, tenemos una utilidad interesante; y es precisamente la de gestionar VPS (Virtual Private Server). Siguiendo la misma idea de monitorización y control del primer apartado a los dispositivos.

Breve descripción

• Gestión de eventos:
  • Sobre el uso de recursos
  • Obtiene gráficos que representan: Estado de la memoria, Área de intercambio (Swap), Uso de disco, Uso de la CPU.
  • Obtiene información básica
  • Información básica del sistema, sesiones iniciadas, Estado de batería.
  • Procesos
  • Todo los procesos inciados, expulsando información tal como: PID, Nombre, CPU, Memoria, Tiempo.

Obteniendo el resultado final:

Estas han sido algunas represenaciones gráficas que se muestran ante el SysAdmin o DevOps o el respectivo responsable de estar al tanto de la infraestructura a cargo de GNet.

Es un proyecto en desarrollo (Open Source) y si deseas colaborar, te invitamos a que empieces por hacer fork.

Encuéntranos en nuestro sitio oficial

Si deseas conocer más información acerca de GNet, revisa Crashell / GNet e infórmate un poco más.

---

Serie de GNet en Crashell

• GNet #1: Descripción y resumen de funcionalidades

• GNet #2: Instalación y configuración inicial

• GNet #3: Autodescubrimiento

• Crashell / GNet / Videos

---

Autores

✔ Ing. Jerson Martínez ( 💌 jersonmartinezsm@gmail.com )

✔ Ing. Frankier Flores ( 💌 frankierflores@gmail.com )
