📝 프로젝트 개요

인스타그램을 모티브로 하여 만든 Rest API 서버입니다.

• 목적 : 지인, 가족, 친구들간에 사진과 글을 공유하는 서비스 개발
• 기간 : 2022년 7월 25일 ~ 2023년 4월 3일
• 팀 구성 : 백엔드 1명

💁‍♂️ Wiki

• ✍ 프로젝트 전체 업무 관리
• 📰 API 명세서

🛠 사용 기술

📦 ERD와 엔티티 설계

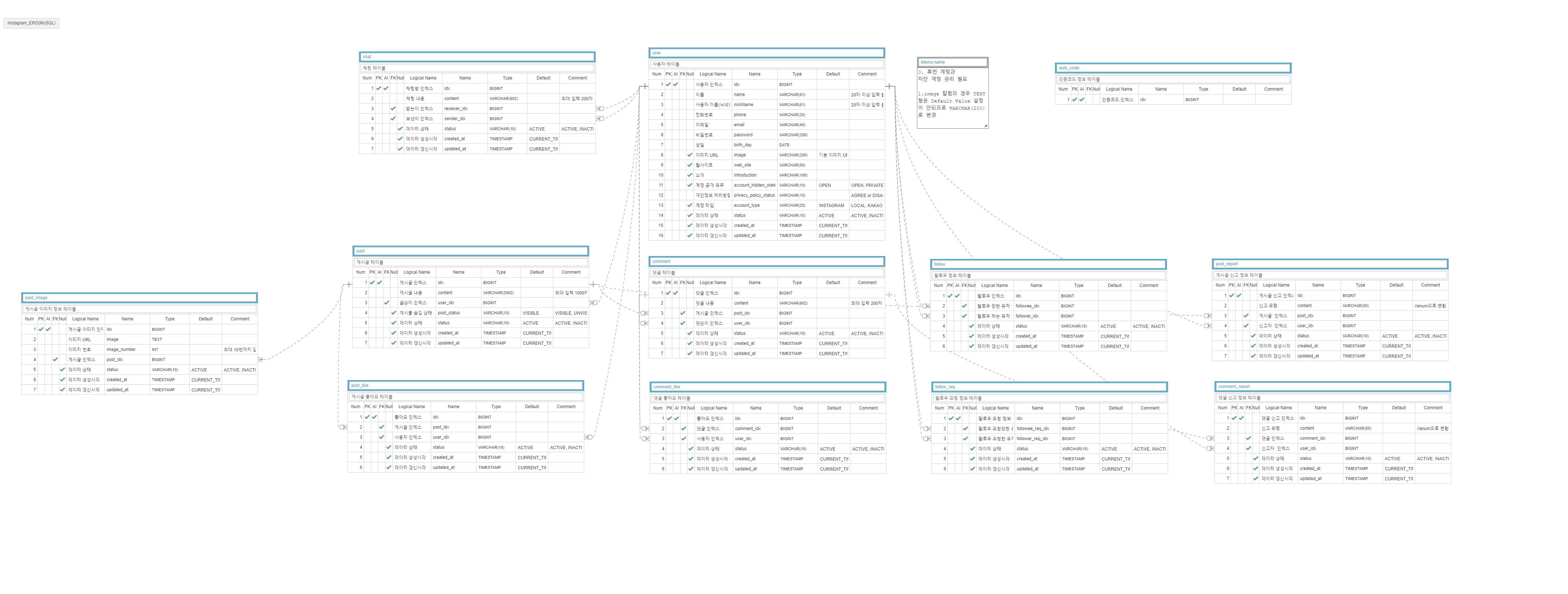

1. ERD 설계

ERD는 다음과 같은 기준으로 설계하였습니다.

• 공통 설계 기준
  1. 소문자 사용
  2. 단어 축약 X : password (O), pwd (X)
  3. 동사는 능동태 사용 : create_at(O), created_at(X)
• 테이블 설계 기준
  1. 단수형 사용
  2. 테이블 명에 snake case(_) 사용
• 칼럼 설계 기준
  1. 칼럼 명에 snake case(_) 사용
  2. password 칼럼 : 암호화된 패스워드 문자열을 저장하므로 VARCHAR(200)으로 지정
  3. image 칼럼 : 게시글 이미지에 대한 URL을 TEXT 타입으로 저장
  4. status 칼럼 : JPA Entity 클래스의 Enem 타입 status 상수와 매핑하기 위해 VARCHAR 타입 사용
• MySQL 데이터 타입 지정 기준
  1. BIGINT 타입 : 많은 사용자를 감당하기 위해 idx 칼럼에 지정
  2. VARCHAR 타입 : 영문 1바이트, 한글 3바이트임을 고려하여 각 칼럼에 바이트 할당
  3. TIMSTAMP 타입 : 테이블에서 하나의 row의 값들이 생성(created_at)되고 변경(updated_at)될때마다 시각을 기록하기 위해 사용하며, JPA Entity 클래스의 LocalDateTime 타입 필드와 매핑

2. 엔티티 설계

게시글(Post) 엔티티 설계

@Entity
@Table(name = "post")
public class Post {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long idx;

    @Column (nullable=false, columnDefinition="varchar(3002)")
    private String content;

    @ManyToOne(fetch = FetchType.LAZY)
    @JoinColumn(name = "user_idx")
    private User user;

    @Column (nullable=true, columnDefinition ="varchar(10) default 'VISIBLE'")
    @Enumerated(EnumType.STRING)
    private PostStatus postStatus;

    @Column (columnDefinition = "varchar(10) default 'ACTIVE'")
    @Enumerated(EnumType.STRING)
    private DataStatus status;

    @Column (columnDefinition = "timestamp default CURRENT_TIMESTAMP")
    private LocalDateTime createdAt;

    @Column (columnDefinition = "timestamp default CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP")
    private LocalDateTime updatedAt;

    @OneToMany(mappedBy = "post")
    private List<PostImage> postImages = new ArrayList<>();
}

각 엔티티의 상세 설계 내용은 여기를 참고해 주시면 감사합니다.

🔩 시스템 구성도

1. 전체 서비스 구조

2. 서버 동작 흐름

• 회원가입과 게시글 조회 API 호출시의 서버 동작 흐름입니다.
• 회원가입 API 동작 흐름
  • Client <-> UserController <-> UserService <-> UserRepository <-> MySQL DB
• 게시글 조회 API 동작 흐름
  • Client <-> Interceptor <-> Local Cache <-> PostController <-> PostService <-> PostRepository <-> MySQL DB
• 기타 API의 백엔드 로직 흐름은 시퀀스 다이어그램을 참고해 주시면 감사합니다.

3. 디렉터리 구조

📂 src
 └── 📂 main
      ├── 📂 java.com.instagram
      |    ├── 📂 domain            		  #도메인 관리
      |    |    ├── 📂 comment
      |    |    ├── 📂 commentLike
      |    |    ├── 📂 follow
      |    |    ├── 📂 followReq
      |    |    ├── 📂 user
      |    |    ├── 📂 postLike
      |    |    ├── 📂 post                    #게시글 도메인
      |    |    |    ├── 📂 controller           #컨트롤러 계층
      |    |    |    ├── 📂 service              #서비스 계층
      |    |    |    ├── 📂 dao                  #레포지토리 계층
      |    |    |    ├── 📂 dto                  #데이터 전송
      |    |    |    └── 📂 domain               #엔티티 관리
      |    |    └── 📂 model                   #공통으로 사용되는 ENUM 클래스 정의
      |    ├── 📂 global                     #전체적인 설정 관리
      |    |    ├── 📂 config                  #환경설정 관리 (인터셉터, 시큐리티, 스웨거)
      |    |    ├── 📂 error                   #예외 처리 클래스 관리
      |    |    ├── 📂 interceptor             #인터셉터 관리
      |    |    ├── 📂 util                    #유틸 클래스 관리
      |    |    ├── 📂 Scheduler               #스케줄러 관련
      |    |    └── 📂 Security                #보안 관련
      |    ├── 📂 infra                      #외부 인프라스트럭처 관리
      |    |    └── 📂 aws                     #AWS 서비스 관리
      |    └── 📄 InstagramApplication.java  #애플리케이션 실행 클래스
      └── 📂 resources
           └── 📄 applicaiton.yml            #DB, 외부서비스, 로그 등의 연결 설정
📄 .gitignore                                #깃허브 업로드시 제외 파일 관리
📄 build.gradle
📄 README.md

• 도메인형으로 패키지 구조를 설계했습니다.
• 디렉터리별 세부 파일 구조는 Wiki를 참고해 주시면 감사합니다.

👨🏻‍🏫 성과

1인 백엔드 개발로 설계부터 기능 구현까지 진행

• 개발환경 구축

사용자별 게시글 관리 Rest API 서버 설계 및 개발 & 개선

• ERD와 JPA 엔티티 설계
• Rest API 설계
• 도메인형으로 패키지 구조 설계
• 단방향 암호화로 패스워드 외부 노출 방지
• 룰 기반 파일 업로드 실행
• 페이징을 통해 API의 응답시간 개선
• 캐시 도입으로 응답시간 개선
• 슬로우 쿼리를 JPA 메서드로 리팩토링하여 쿼리 실행 시간 99.73% 개선

사용자 인가 로직 구현

• 권한 검증이 필요한 API 호출시 스프링 인터셉터에서 JWT를 통해 사용자 권한 검증

스케줄러를 이용해 개인정보 수집 동의를 1년 주기로 만료 및 갱신

• 스프링 스케줄러로 매일 자정에 작업을 예약하여 개인정보 수집 동의 시기가 1년이 지난 사용자의 동의상태 만료 및 갱신

예외 처리 프로세스 설계 및 구현

• 시퀀스 다이어그램으로 백엔드 로직을 시각화해 단계별로 필요한 예외 처리 로직 설계
• 예외 상황별 에러 코드와 에러 메시지 로직 구현

트랜잭션 롤백 프로세스 설계 및 구현

• 트랜잭션 실패시의 단계별 롤백 프로세스 설계

인프라 구축

• 웹 서버와 DB 서버 구축, 도메인과 HTTPS 적용
• 도커 이미지로 AWS EC2에 API 배포

체계적인 업무 프로세스 정립

• 노션으로 일자별 프로젝트 업무와 이슈 관리
• 노션으로 작성한 API 명세서를 Swagger로 자동화

💡 서버 실행시 주의사항

환경변수 설정

applicaiton.yml 파일에 애플리케이션 정보, DB 정보, AWS S3 정보를 기입해 주시면 됩니다.

# Application
server:
  port: 10000

# MYSQL DB
spring:
  datasource:
    url:
    username:
    password:

# AWS S3
cloud:
  aws:
    credentials:
      access-key:
      secret-key:
    region:
      static:
    s3:
      bucket:
    stack:
      auto:

빌드 및 실행 방법

# 프로젝트 빌드
$ ./gradlew clean build

# Jar 파일 실행
$ java -jar build/libs/Instagram_Clone_Server-0.0.1-SNAPSHOT.jar

Swagger 접속 주소

http://localhost:10000/swagger-ui/
