ESP8266串口透传MQTT

项目说明

UART⇄MQTT

可视化配置WIFI、MQTT、订阅主题、连接状态，持久化存储，下一次重启自动连接，长按flash按钮清除连接信息、自定义控制日志输出

以下代码都在 ESP8266 Node MCU验证过(ESP12F模组)

下面以ESP8266 Node MCU为例，视频演示链接：https://www.bilibili.com/video/BV1d94y1c7RA （注：视频演示的是核心功能的使用，github仓库会更新一些新功能）

配置页面

设备信息	MQTT配置	WIFI配置

串口、MQTT发送接收

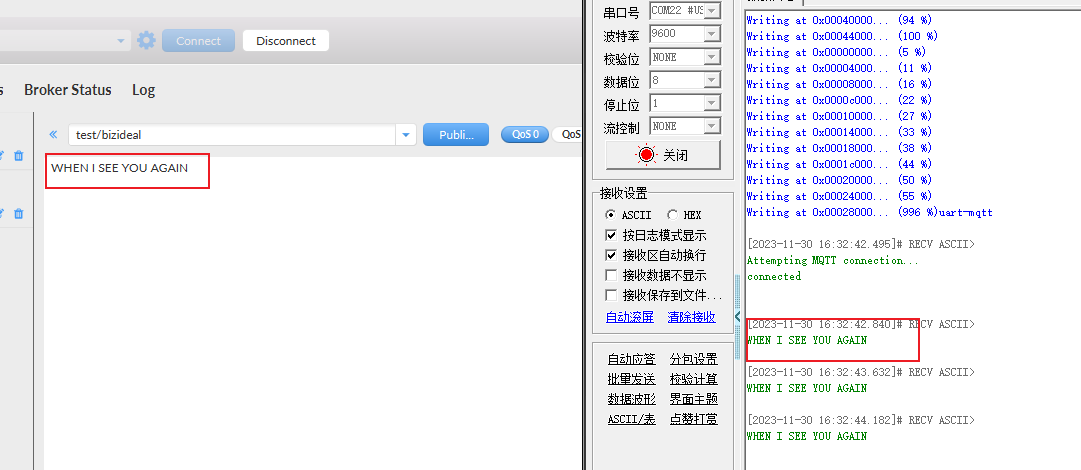

串口发送长文本，MQTT订阅消息接收	MQTT消息推送、串口接收

日志输出

日志输出（默认开启）

固件使用步骤

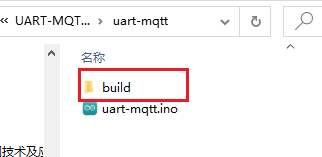

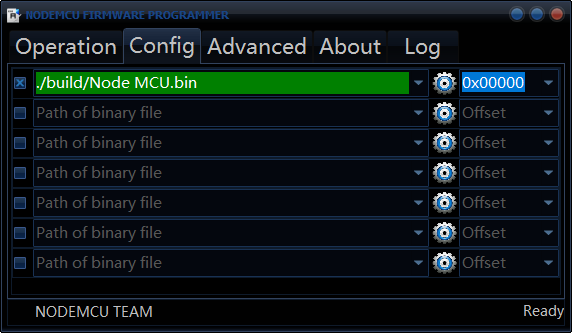

1、下载烧录固件并烧录（固件在build目录下，烧录工具ESP8266Flasher.exe也在仓库里。

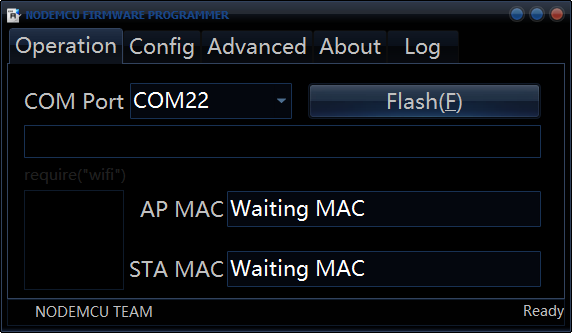

注：使用这个软件烧录需要确保你的ESP8266自带自动下载电路（大部分都带，有的不带的需要点击一下Flash按键），确保端口、烧录固件选择正确

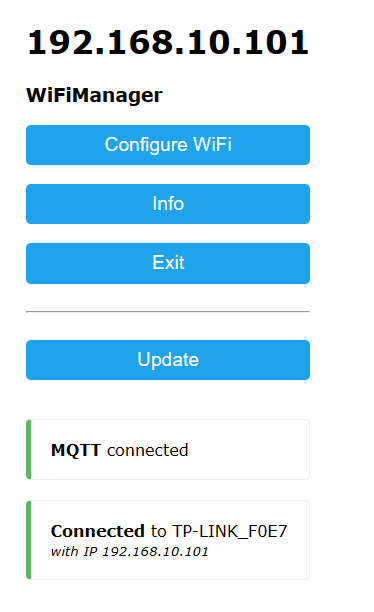

2、ESP8266会启动一个热点，连接上热点之后（以ESP开头的热点）访问192.168.4.1会跳转到配置页面

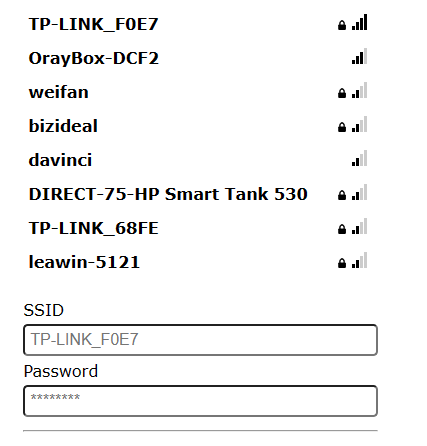

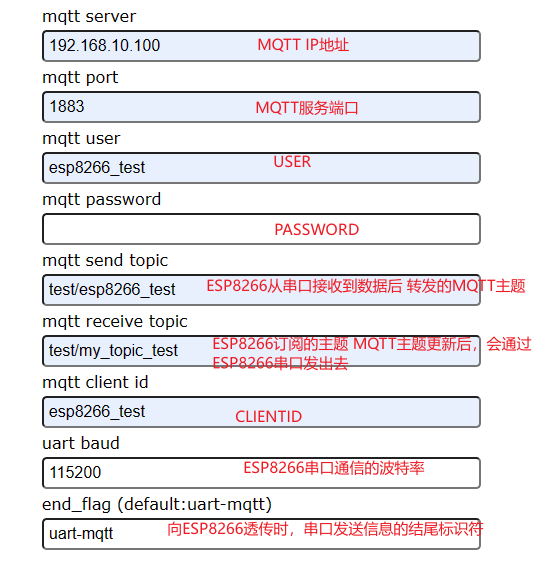

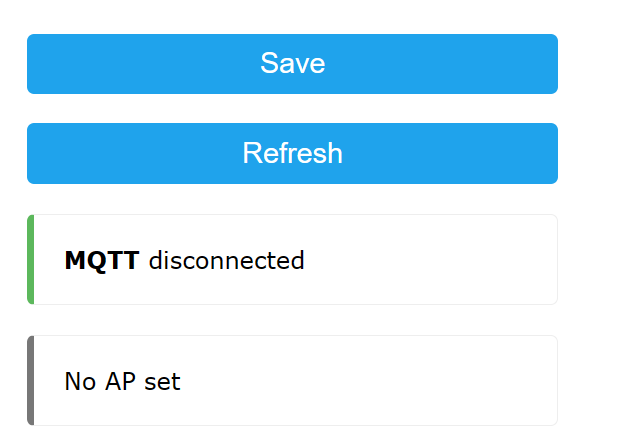

3、点击选择WIFI，输入WIFI密码、配置MQTT之后点击保存

注：事先准备一个MQTT服务器，MQTT服务器可以是外网，确保此WIFI可以访问你的MQTT服务器，建议先配置好WIFI保存后再配置MQTT

4、串口连接使用（确保客户端、ESP8266都能够正常访问MQTT服务器）

注：串口默认波特率为9600，串口发送ESP8266需要结束符，默认为uart-mqtt，二者都可以在配置页面修改(修改后重启模块)

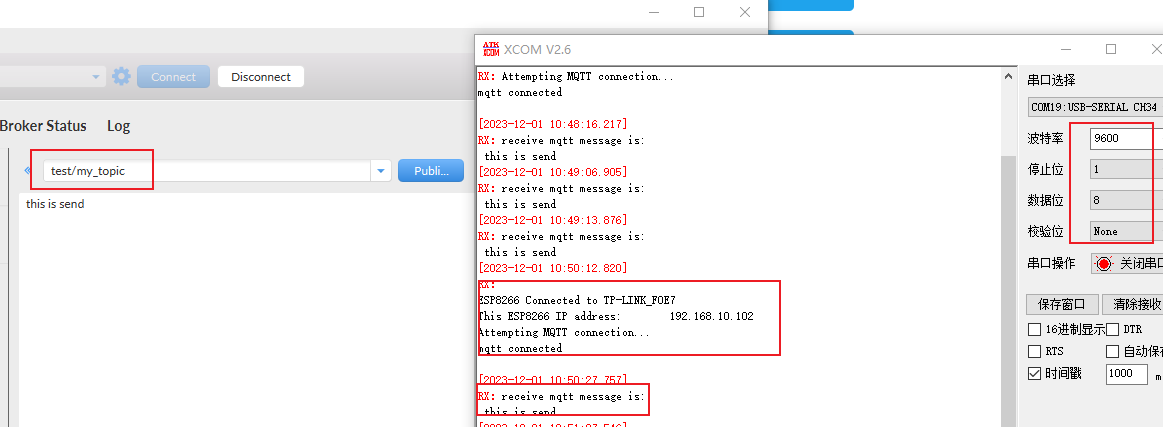

5、日志输出默认开启，日志输出引脚默认为D0（可在代码里自定义修改），波特率与透传串口相同，调试信息默认打印设备信息以及ESP8266与MQTT透传、接收的信息

代码开发（windows环境）

1、准备好ESP8266的Arduino开发环境

• 安装Arduino软件（下载官网：Software | Arduino）这里是1.8.19版本(在我的测试中Arduino IDE版本1.8.19、2.1.0均正常) 注：安装过程中会让你安装一些组件，一路点安装、下一步即可

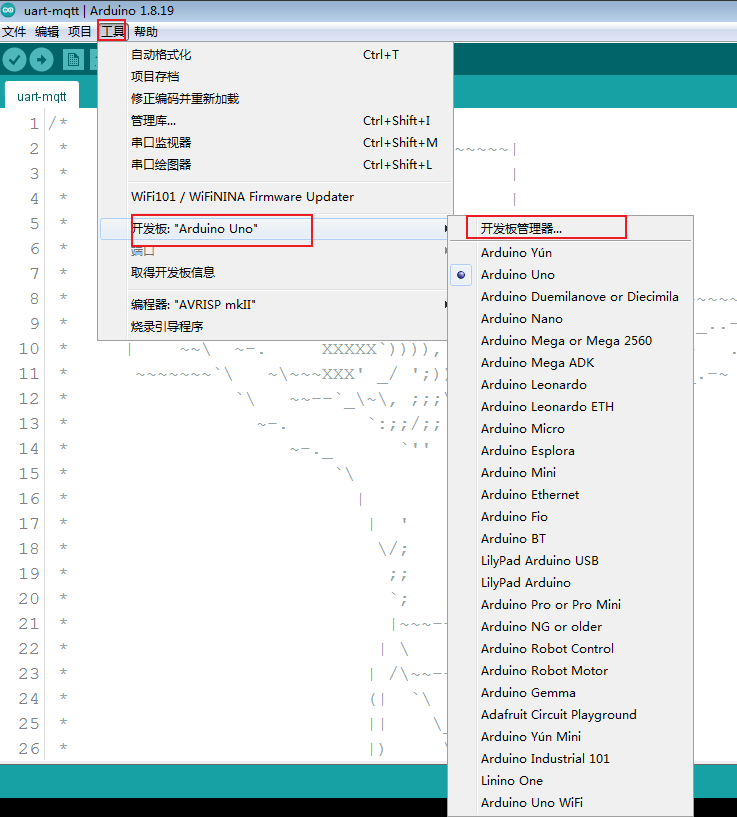

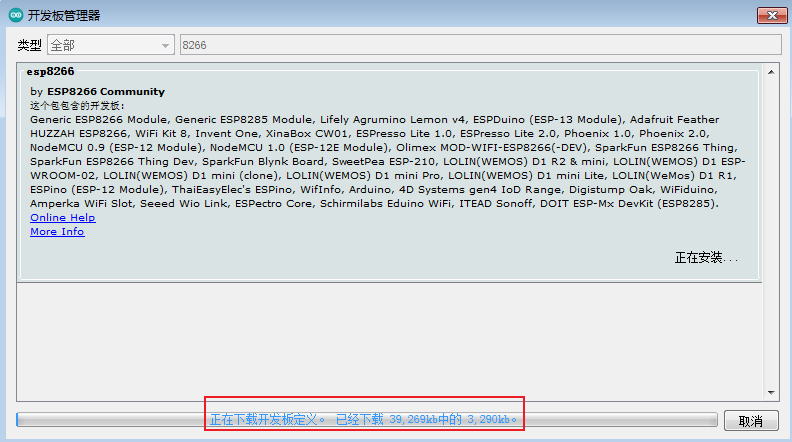

• 安装ESP8266的Arduino开发环境，先添加附加开发板管理网址http://arduino.esp8266.com/stable/package_esp8266com_index.json，然后安装开发板扩展包，注意是3.1.12版本，其它版本可能出现问题，下载库的时候可能会因为github被墙而无法下载，自行在网上搜索解决方案



• 烧录ESP8266的Arduino固件(已经烧录Arduino固件的不用烧录)



2、准备好MQTT服务器、串口助手、烧录工具

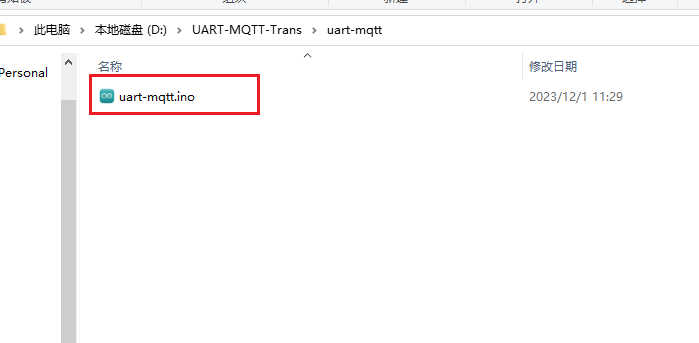

3、双击打开Aduino项目，在首选项配置项目文件夹位置为D:\UART-MQTT-Trans-master(具体看自己路径)

3、注意不要更新相关库文件版本（尤其是WIFI Manager库）

4、配置开发板信息

5、点击编译

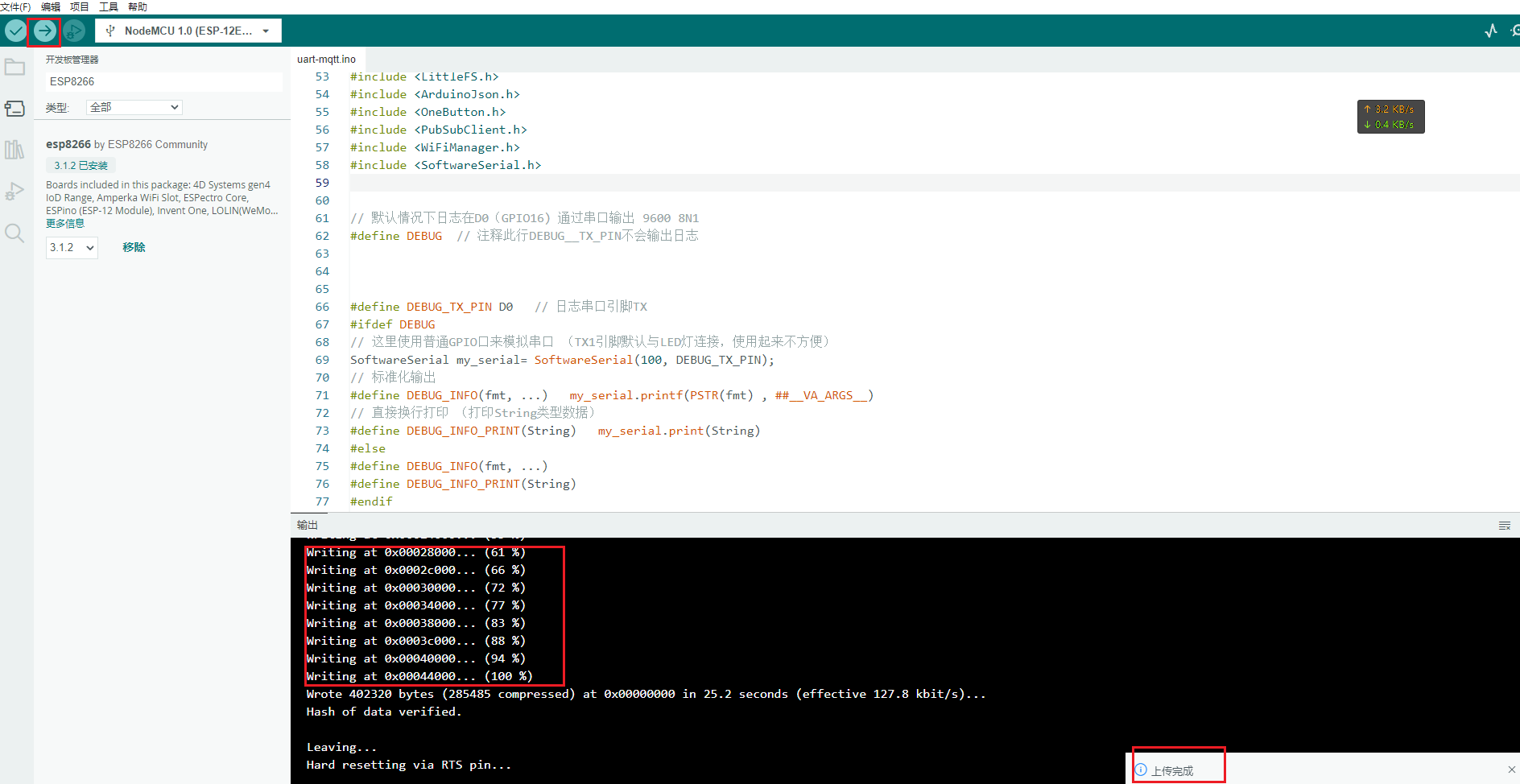

6、数据线连接好后配置好端口，可以点击上传

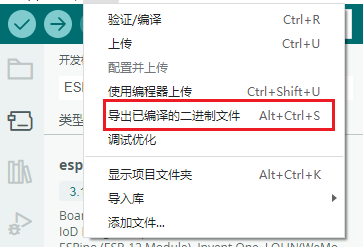

7、自定义修改代码后可以选择导出新的固件

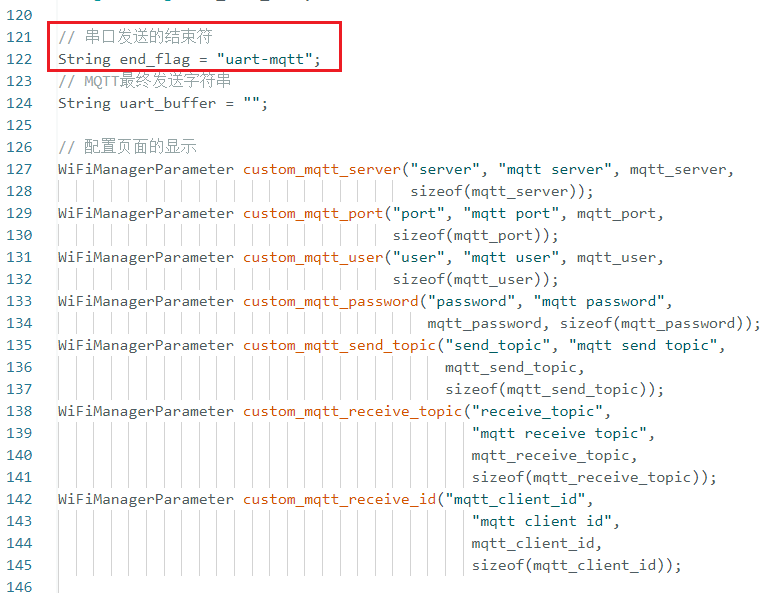

8、代码可自定义，自己实现想要的功能，比如开启、关闭日志串口，修改日志串口的输出引脚，修改串口向MQTT的结尾标志字符串

注：

1、串口波特率默认设置为9600（可在配置页面自行更改，修改后需重启模块）

2、长按flash三秒左右等待模块LED闪烁，说明清除配置成功

3、串口向MQTT发送数据时，注意要有一个结尾标志，默认是uart-mqtt（可在配置页面自行更改，修改后需重启模块）

4、在重启时，模块会通过串口打印自己信息（注意串口波特率要匹配）

5、事先启动一个MQTT服务器，在配置页面可以配置user password clientId等

6、本固件已在ESP8266MCU模块上验证过

7、日志默认在D1也就是GPIO16输出日志（可在代码里自行配置）
