简介

这是一个经典RABC权限后台

实现了完整的用户、组织机构、角色资源、数据字典、定时任务、文件管理、登录日志等功能。

这是一个Oauth2认证服务

支持授权码、客户端及自定义的密码模式。

这是一个在线画图工具

强化支持ER模型设计,可从数据库直接逆向生成ER图,并可由ER图导出DDL建表语句。
兼容多种数据库,目前已实现对MySQL、PostgreSQL的支持,可自由扩展。
自动计算图形尺寸,并生成封面图。

这是一个在线文档系统

集成语法增强版的Markdown文档,支持团队协作、版本控制与分享。

源码地址

https://gitee.com/renlm/MyGraph.git
https://github.com/renlm/MyGraph.git

系统体验

体验地址:https://mygraph.renlm.cn/
此为体验系统,请不要修改密码,不定期重置为初始状态。

账号(超级管理员):S-linghc,密码:***
账号(普通用户):S-renyy,密码:123654

关键教程

在线文档

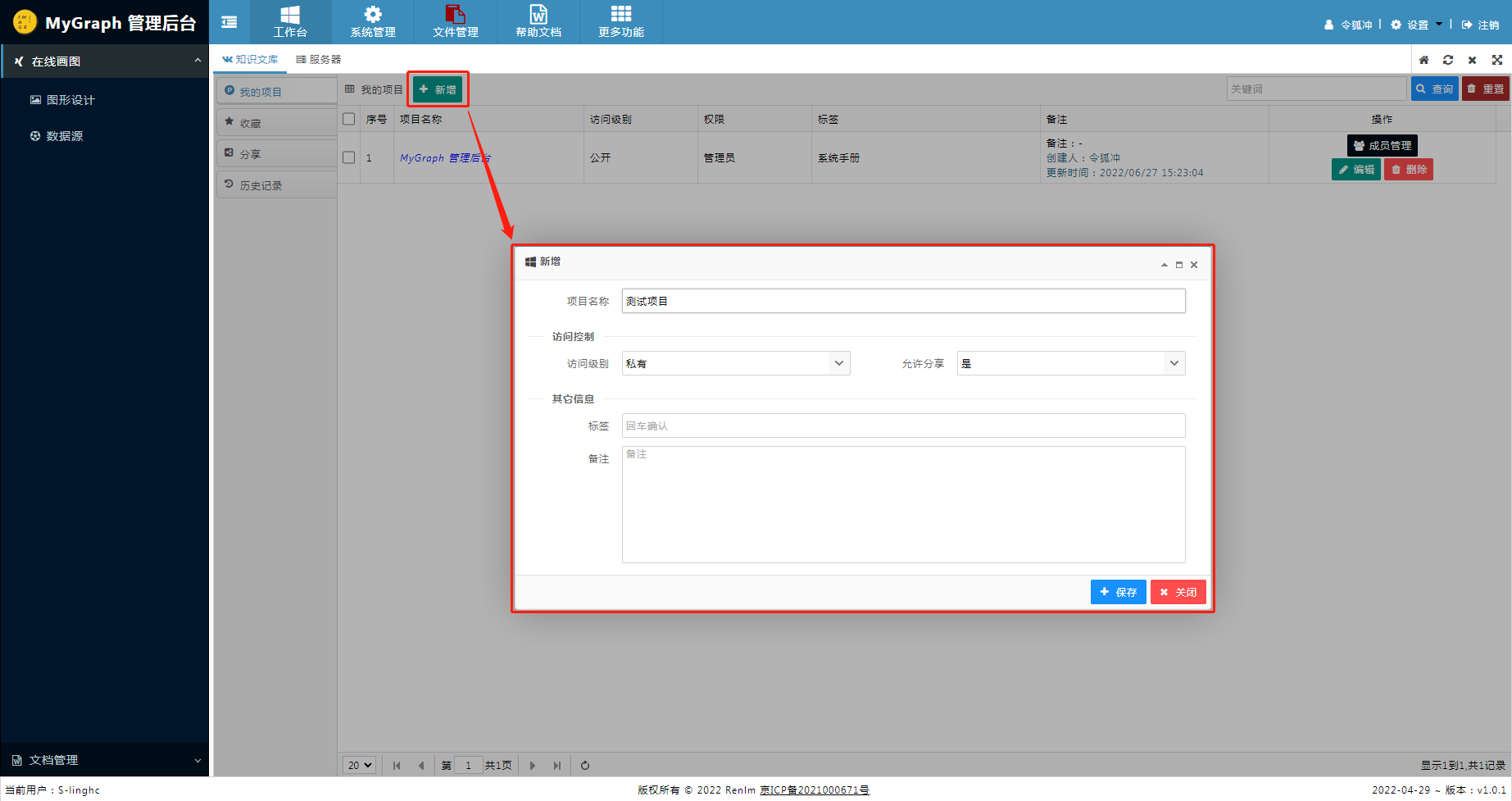

新建项目

新建项目

成员管理

成员管理

新建文档

支持多级目录,支持Markdown文档、图形设计、在线表格三种类型。

点击项目名称,进入文档管理

新建分类

新建子级

编辑文档

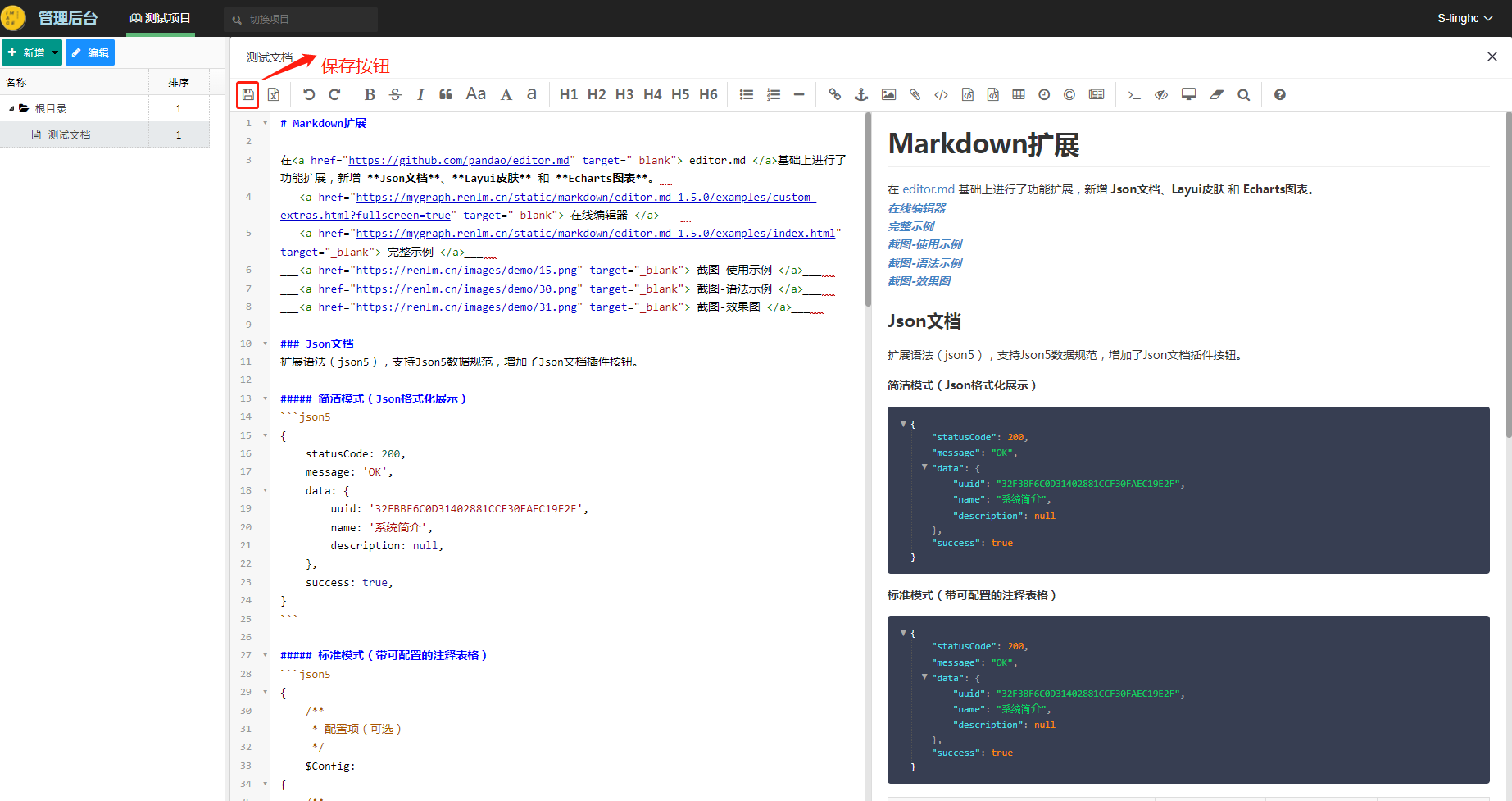

Markdown文档

分享与收藏

收藏或分享后,在知识文库可快速进入。

分享与收藏

数据库设计

从数据源生成ER图

新建数据源,选择表生成ER图后,根据提示进入文档管理中查看编辑图形。

新建数据源

选择表

生成ER图

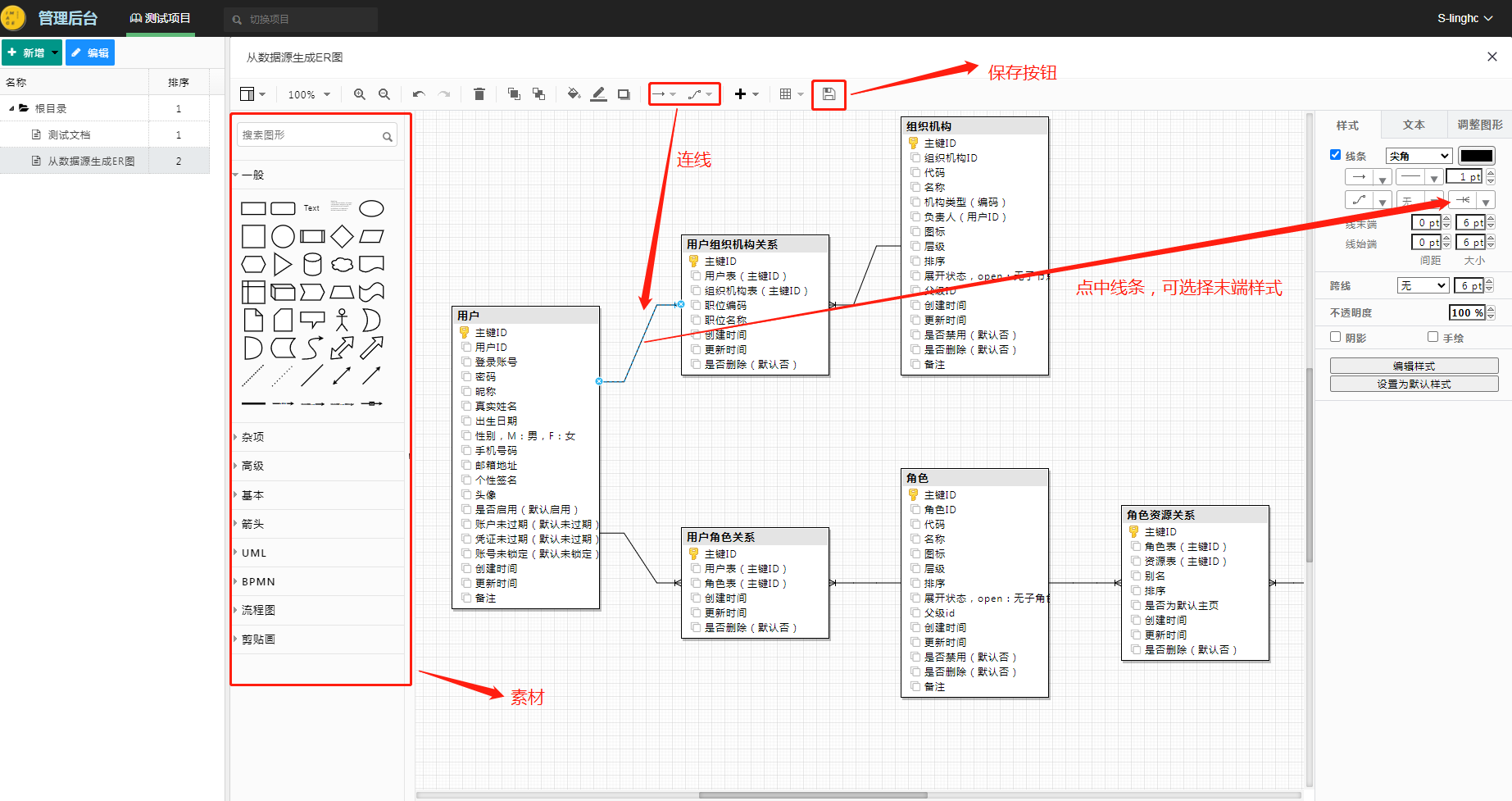

数据库ER模型设计

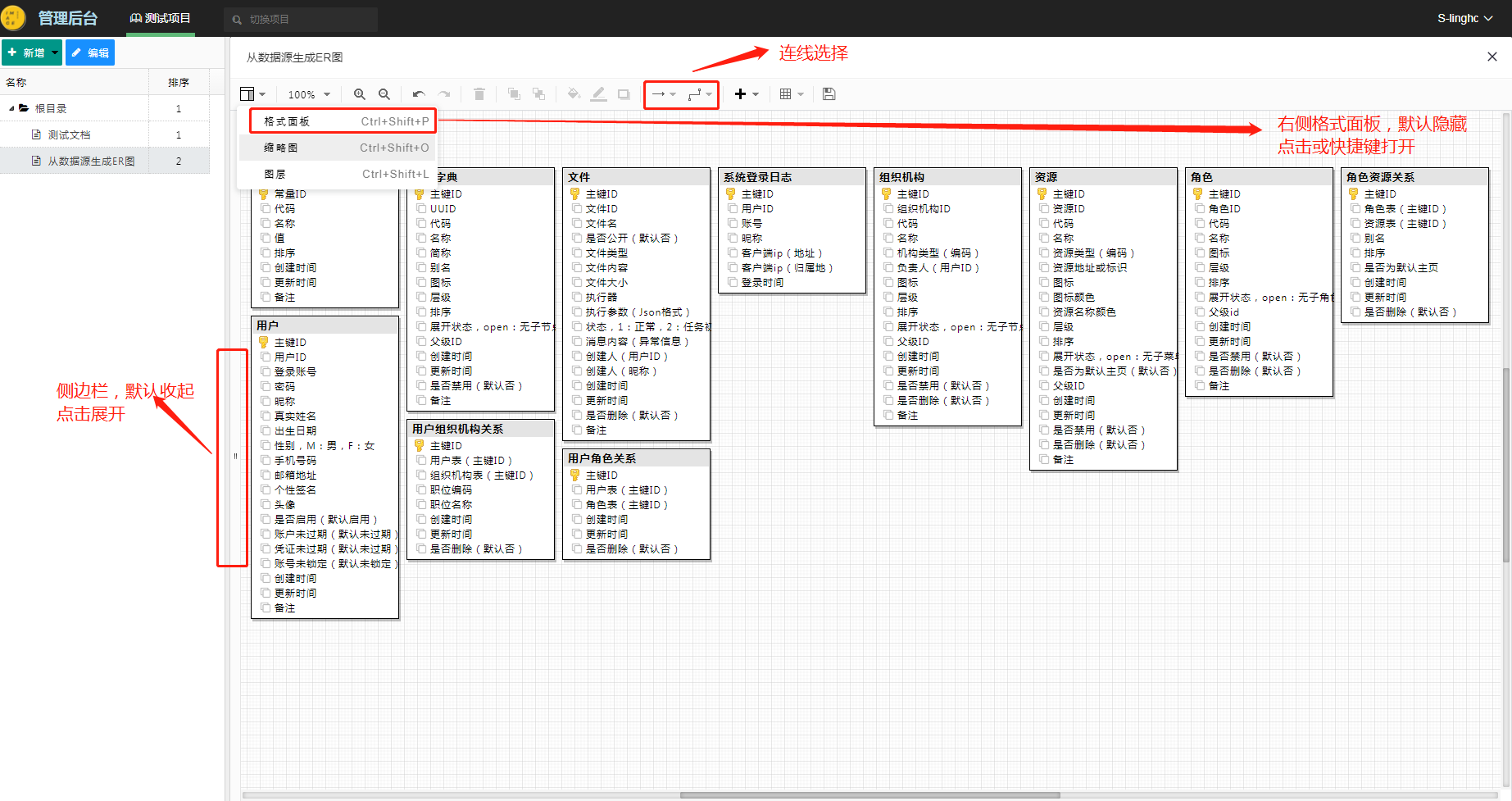

打开工具

工具栏

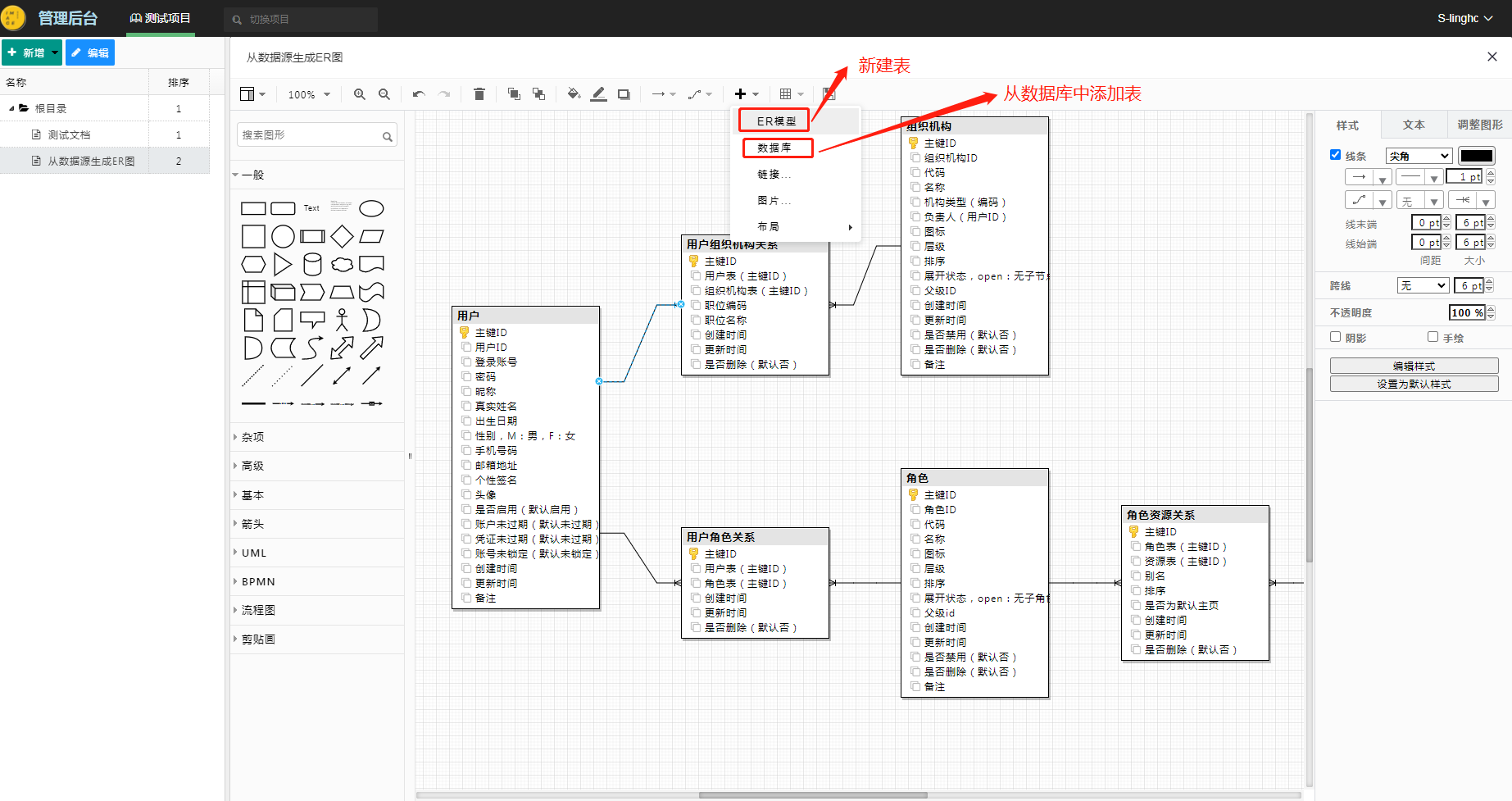

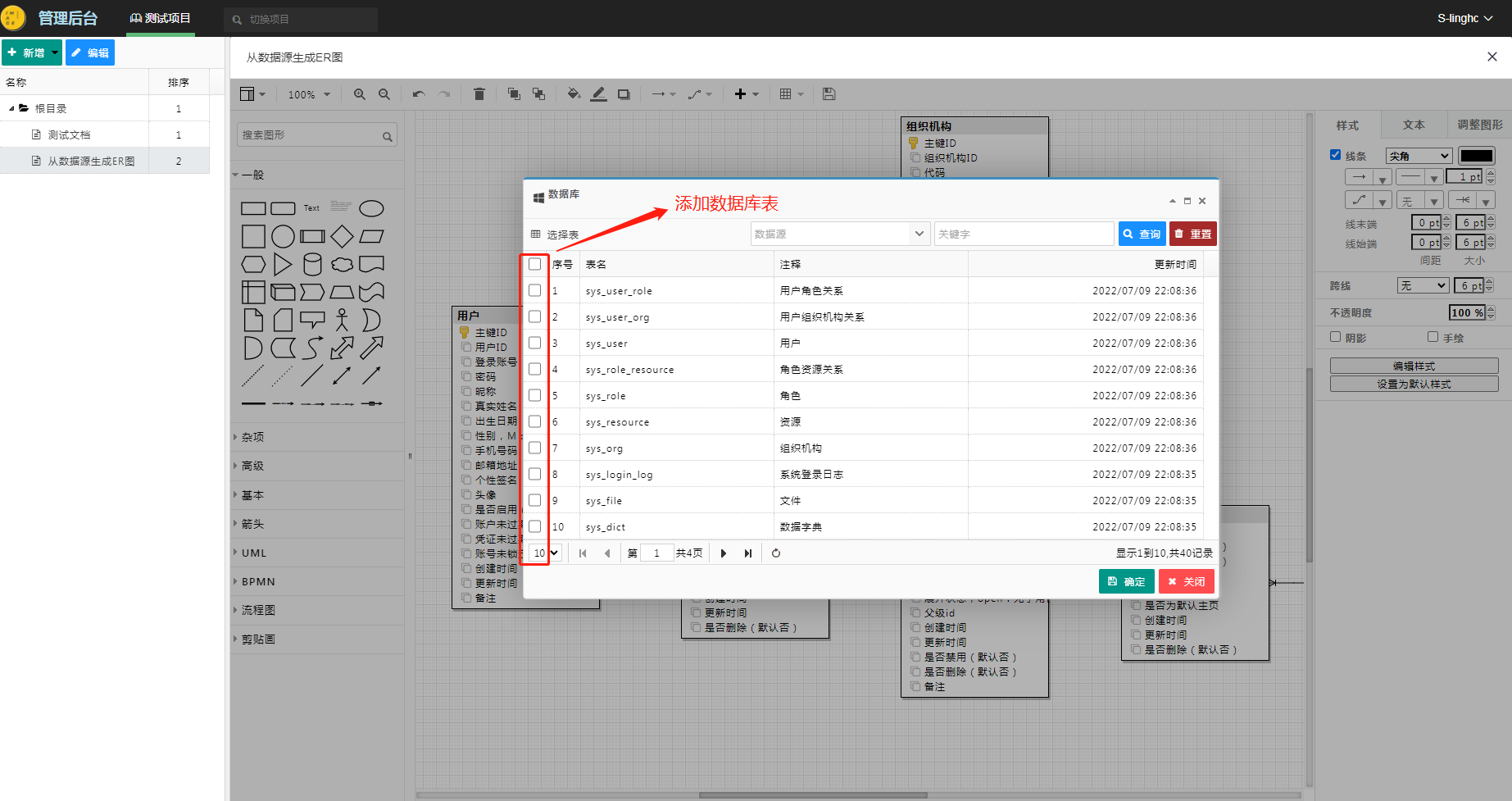

添加表

添加表

双击表编辑

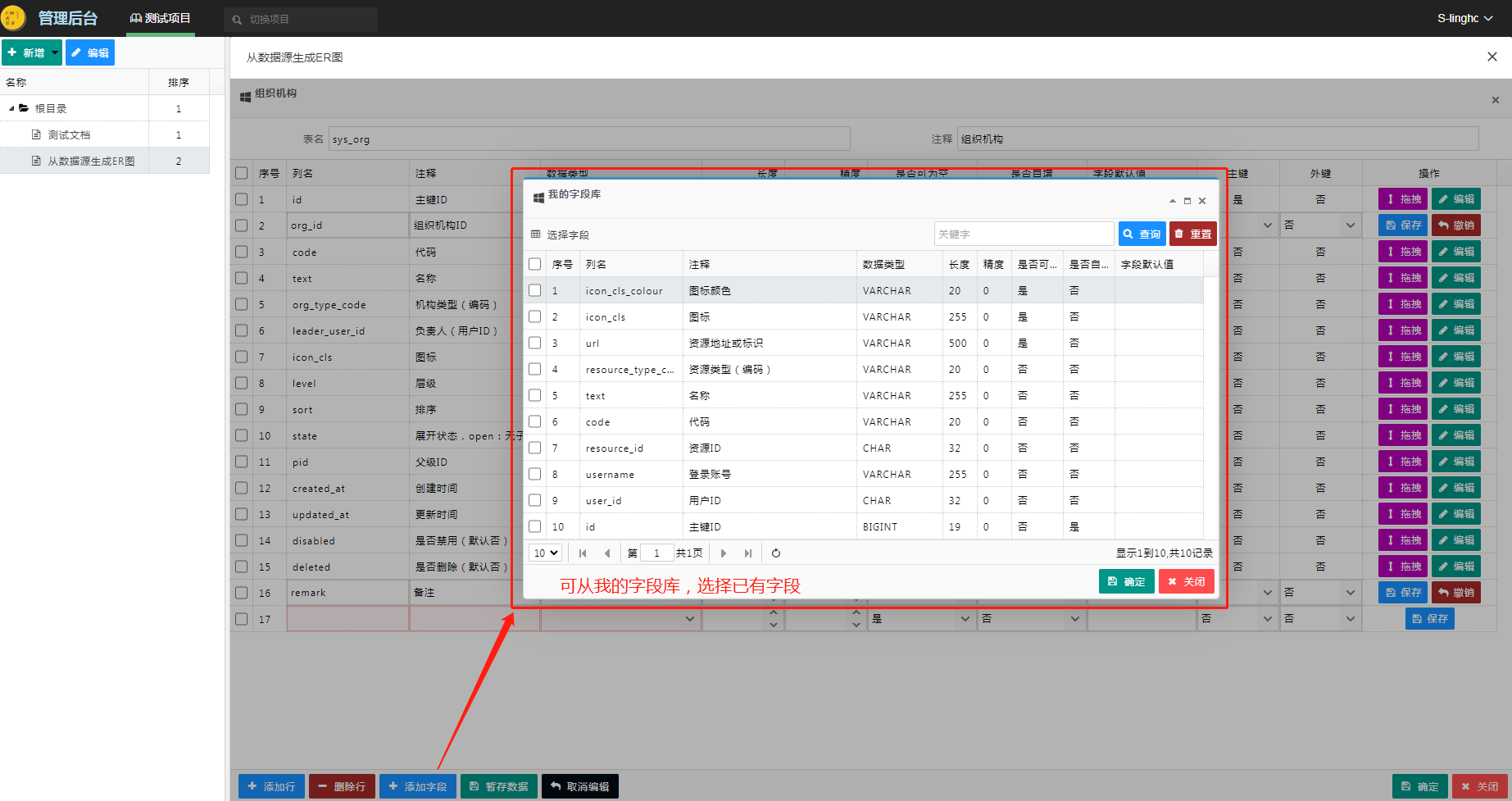

我的字段库

导出DDL

图形分类为ER模型的才可导出DDL,下载的DDL建表语句带注释,可直接执行。

下载DDL

DDL

图形设计

展示所有公开及自己名下的图。
除了数据库ER图,同时支持其它诸如流程图、UML、思维导图等常见图形。
自动计算图形尺寸并生成封面。

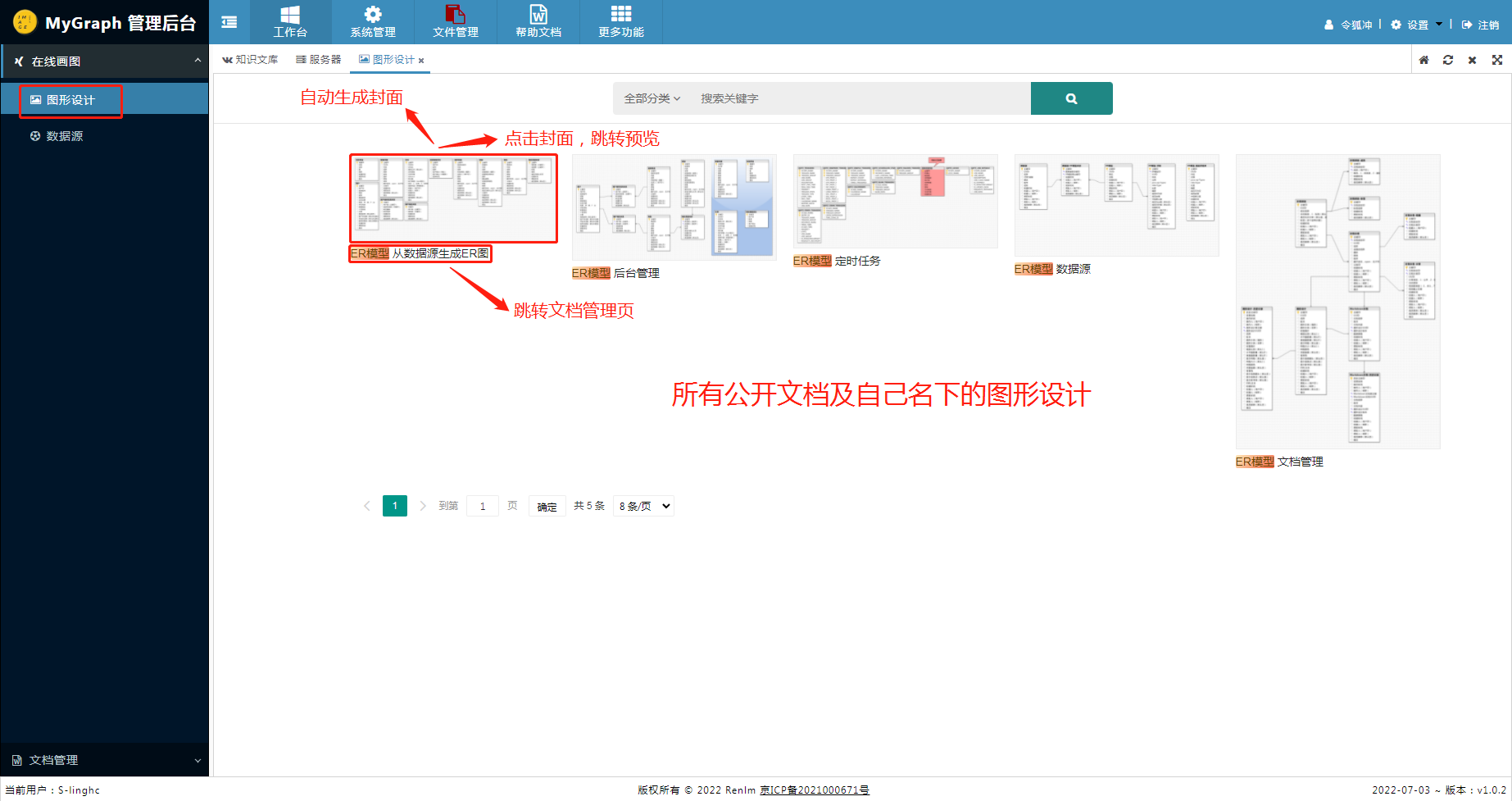

所有公开及自己名下的图

主要技术组件

代码仓库: gitee、github
Docker容器镜像仓库: 阿里云个人免费版
私有Chart仓库、自动化脚本、笔记: github 静态托管
资源: 京东云服务器、域名、公网IP、免费https证书(cert-manager)
容器化部署流水线: k3s+rancher、k8s、Jenkins
服务监控: Monitoring(Grafana + Prometheus)
网关、流量及链路追踪: Istio(Kiali + OpenTelemetry + Jaeger)
微服务架构: SpringCloud2023.0.1(Service Mesh)
辅助开发调试工具: VSCode、Nocalhost插件

Service Mesh

初始化部署

配置手册

部署清单

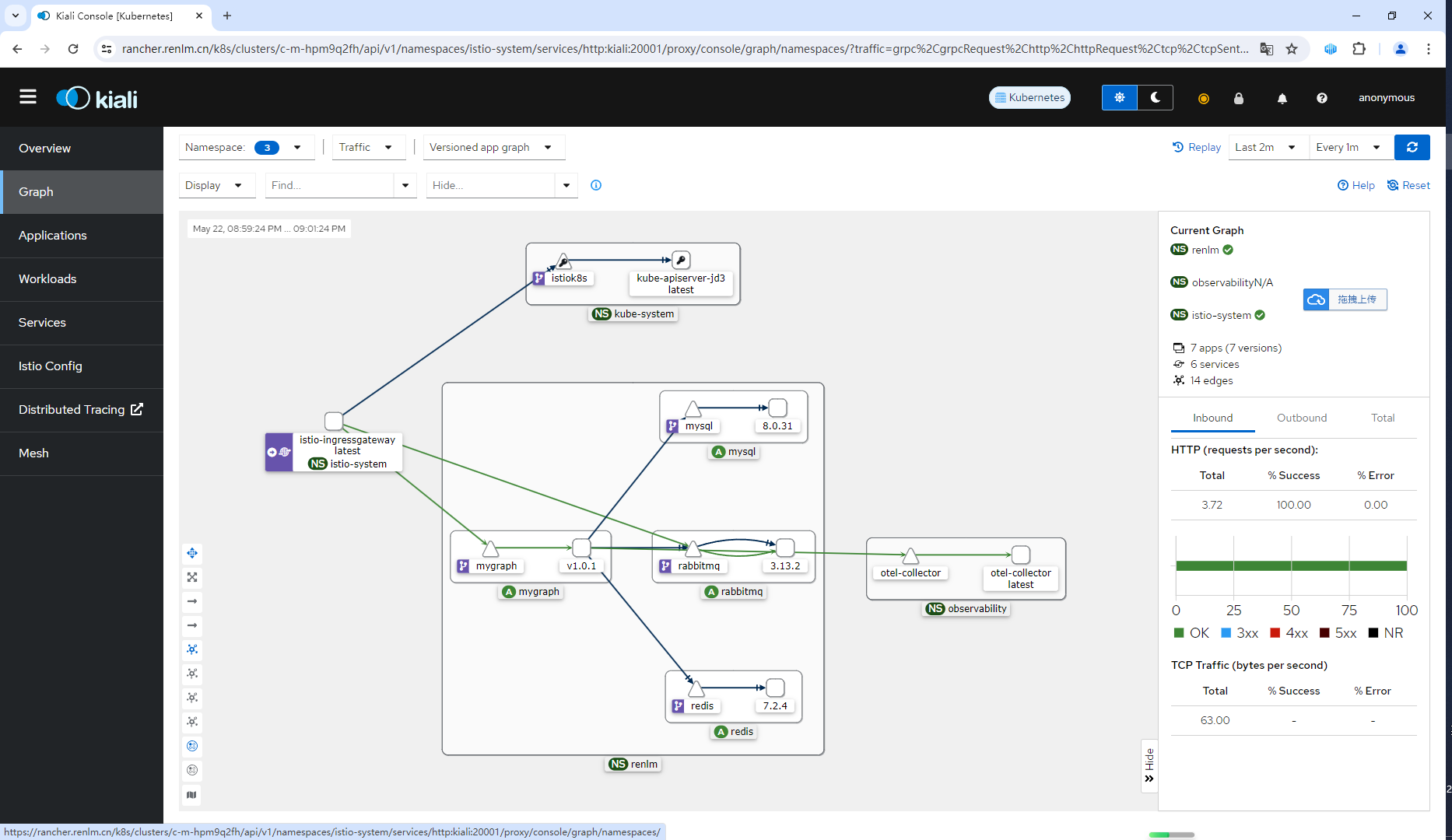

Kiali Console
